Самодельные станки и приспособления для домашней мастерской: популярные варианты

Модернизация молотка

Частое явление – это выпадение деревянной ручки из гнезда молотка. Один из способов создания надёжного крепления ручки – в верхнем торце ручки делают пропил. Держатель вставляют в гнездо молотка. Пропил заполняют клеем «Момент». В паз вбивают деревянный клин.

Чтобы во время работы не искать гвозди, и тем более – не держать их зубами, снизу в ручку молотка вклеивают круглый магнит. Гвозди на магните всегда будут под рукой работника. Опасно случайное выпадение молотка из руки на высоте. Чтобы такого не случилось, в ручке просверливают отверстие, через которое продевают шнур. В петлю продевают пояс работника.

Классификация объектов

Все транспортируемые грузы делятся на несколько групп в зависимости от массы:

• Легковесные — до 250 кг.
• Тяжеловесные: больше 250 кг, но меньше 50 т.
• Тяжелые — свыше 50 т.

Принято различать м четвертую группу грузов. Так называемые, «мертвые» — это грузы, которые врыты в землю, примерзли, прикреплены к фундаменту или прижаты другим грузом. По таким грузам нет данных, в том числе и о массе. Для их подъема краны не используются: это запрещено. Объекты принято классифицировать по размерам — они делятся на габаритные и негабаритные.

Габаритные по размерам не выходят за пределы, которые установлены правилами дорожного движения и могут без ограничений перемещаться по дорогах. Негабаритные объекты, напротив, имеют размеры, превышающие допустимые. Для их транспортировки требуется специальное разрешение, согласование маршрута, времени перевозки и дополнительно обеспечивается сопровождение.

Как сделать универсальный станок своими руками

Существует огромное количество разного рода оборудования, многие из которых в том или ином виде можно изготовить самостоятельно. Умельцы научились даже совмещать несколько функций в одном приспособлении.

К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:

• циркулярная пила;
• шлифовальный;
• отрезной;
• точило;
• токарный.

Для его изготовления необходимо на станину закрепить дрель. В качестве основы выбирают доску, толщина которой составляет 20–25 мм. Дрель фиксируют за ту часть корпуса, которая предназначена для крепления ещё одной рукоятки.

Место фиксации на столешнице выбирают исходя из размеров циркулярного диска, круга для шлифовки, фрезы, камня для заточки.

Чтобы закрепить дрель используют жёстко зафиксированную резьбовую шпильку и гайку. Жёсткость фиксации достигается использованием эпоксидного клея и как дополнение, штифта 2 мм в диаметре. Сооружаем движущуюся подошву и всё, основа готова.

Чтобы получить самодельный циркулярный станок, устанавливаем пильный диск диаметром 15 см на патрон дрели и делаем щель для него в станине. Диск пилы должен быть защищён металлическим кожухом.

Если предполагается использование плоской фрезы вместо диска, нужно дополнительно сделать прямоугольную щель либо расширить отверстие для пилы.

Из этой «циркулярной» пилы можно соорудить отрезной механизм. Для этого на жёстко фиксированной поверхности устанавливаем поворотный кронштейн, столярное стусло, задающее угол распила, направляющие и приспособления, закрепляющие обрабатываемую деталь.

Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки.

Станки для мастерской

Ниже будет описан общий принцип сборки станков для мастерской, который можно взять за основу, а сборку производить из доступных материалов.

Токарный по дереву и металлу

Стоит сразу сказать, что на таком токарном станке в домашней мастерской можно будет обрабатывать только небольшие металлические заготовки

Важной частью станка для мастерской, которая будет обеспечивать стабильность обработки, является станина. Ее можно изготовить самостоятельно или использовать заводскую. Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок

Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже

Для самостоятельного изготовления можно использовать профилированную трубу или прочный уголок. Два элемента размещаются на подходящем расстоянии и надежно закрепляются между собой поперечными элементами. Примеры конструкций станков для домашней мастерской видны на фото выше и ниже.

В качестве двигателя, который будет вращать деталь можно использовать агрегат от старой стиральной машины, насоса или какого-либо станка. В качестве задней бабки можно использовать мощный патрон для дрели. В этом случае в него можно будет вставлять конус или сверло, если это потребуется при обработке. Переднюю бабку можно приобрести заводскую или изготовить по образцу на фото.

В этом случае потребуется металлическая ось, лучше, если она будет изготовлена из закаленной стали. Необходимо два держателя с подшипниками под ось. С одной стороны фиксируется шкив, а с другой патрон, в который будет зажиматься заготовка. Двигатель на такой станок для мастерской устанавливается рядом с передней бабкой, а усилие передается через ремень. Скорость можно варьировать частотным модулем или перекидкой ремня по шкиву. Потребуется также опорный элемент, который изготавливается по схематическому рисунку, приведенному ниже.

Видео о самостоятельной сборке токарного станка по дереву есть ниже.

Фрезерный станок

Фрезерный станок для домашней мастерской также собрать довольно просто. Одним из вариантов является использование готового ручного фрезера, который является незаменимым для хозяина, который любит что-то делать из древесины в своей мастерской.

Для ручного станка можно изготовить специальный верстак в домашнюю мастерскую. На фото показан пример такого стола. По своей сути это небольшой стол, в котором есть отверстие для фрезы и крепление для самого фрезера. При желании сделать это в мастерской можно и на готовом верстаке

Важно подобрать наиболее удобное место для фиксации фрезера. Во время крепления необходимо правильно рассчитать максимальный вылет фрезы. При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере

Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже

При работе таким способом потребуется полностью поднимать заводскую опору на ручном фрезере. Включение и выключение можно реализовать через удлинитель с выключателем. Недостатком такого метода является необходимость ручной регулировки оборотов непосредственно на самом фрезере. Видео о самодельном фрезерном станке есть ниже.

Совет! При наличии двигателя требуемой мощности и частотного преобразователя можно соорудить стационарный фрезерный станок в мастерской.

Для этого двигатель закрепляется к нижней части стола. На вал двигателя монтируется патрон для фрезы. Подключение осуществляется через частотник, который будет варьировать обороты.

Сверлильный станок

В качестве сверлильного станка в мастерской можно использовать дрель. Но для этого ее необходимо правильно зафиксировать. Сделать это можно посредством держателя, который может быть стационарным для мастерской или переносным. Есть множество различных вариантов сборки такого держателя дрели для мастерской. Один из них приводится в видео ниже. Для сборки потребуются материалы, которые есть в шаговой доступности в каждом строительном магазине.

Циркулярная пила

Стационарную циркулярную пилу для мастерской можно изготовить похожим образом, как и держатель для ручного фрезера. Достаточно изготовить в столешнице прорезь для полотна плиты и монтировать ее, когда это потребуется. Единственным недостатком такого решения является уменьшение глубины реза. Исправить это можно установкой на металлическую столешницу, которая меньше по толщине. Видео о сборке такой конструкции есть ниже.

Технология отрезного дискового станка по металлу своими руками

Помогут сделать конструкцию отрезного станка по металлу своими руками – чертежи. Из дисковых отрезных станков выполняются устройства из специальной рамы или платформы. Станок оборудуется элементами, которые обеспечивают прочную фиксацию. В качестве режущих деталей применяется диск из стали. Чтобы нарезать металл применяется круг с покрытием в виде абразивного материала.

Дисковая отрезная конструкция

Режущие детали приводятся в движение при помощи электрического двигателя. Дисковые станки оборудуются маятниковыми, фронтальными и нижними компонентами.

Также вы можете посмотреть на видео: как сделать отрезной станок из болгарки своими руками:

Станок выполняется так:

• делаются защитные кожухи, на которых монтируется приводной ремень;
• крепится двигатель;
• делается вал, на котором фиксируется шкив привода и отрезной диск;
• в маятниковом элементе устанавливается подвижная верхняя деталь конструкции;
• монтируется вал для фиксации маятника;
• делается рама для монтажа станка;
• маятник фиксируется на раму;
• выполняется пуск инструментов и наладка устройств.

Правильное крепление оборудования на столе

Используя простые рекомендации, вы сможете соорудить качественное оборудование самостоятельно. При этом вы сможете обойтись разными подручными материалами и инструментами.

Станок для сверления

Схема станка для сверления.

Часто автолюбителям требуется сверлить различные детали, однако точно сделать это в условиях гаража не представляется возможным. С этой целью рекомендуется изготовить специальный сверлильный станок, который позволит делать отверстия строго в указанных точках с высокой точностью.

Изготовить такой станок достаточно просто. При этом в качестве механизма для сверления можно использовать обычную электродрель, слегка модифицированную. Чтобы ее модифицировать, следует зажать кнопку пуска на самой дрели в положении «пуск», а в цепь питания включить кнопку-выключатель или тумблер (при этом следует помнить, что контакты такого выключателя должны быть рассчитаны на 220 В).

Для изготовления станка помимо модифицированной дрели потребуется: домкрат, стальные хомуты, деревянные бруски для подкладок, рабочая поверхность (стол), болты, основание для конструкции (металлическая плита), провод для подключения.

Схема болгарки из бензопилы.

Изготовление станка достаточно простое. Для этого дрель неподвижно фиксируют к домкрату (его верхней части) стальными хомутиками, при этом необходимо подложить бруски-подкладки между дрелью и хомутом, чтобы не повредить корпус дрели и обеспечить вентиляцию. Далее на стол монтируют металлическую плиту, которая будет являться основанием. Основание фиксируется болтами по месту, при этом оно должно быть в форме буквы «П» для фиксации с пяты домкрата.

Домкрат фиксируют к основанию при помощи болта не меньше, чем М8. Домкрат должен быть зафиксирован на поверхности неподвижно – для этого пяту следует закрепить к поверхности стола (или основания) еще в минимум одной точке.

В качестве рабочих зажимов можно использовать струбцины или тиски. Рабочее основание можно снабдить двумя линейками, которые существенно упростят разметку детали.

При этом расположение линеек должно быть аналогично оси абсцисс и ординат.

После чего на нее наносят разметку (или разметка может быть нанесена заранее), далее запускают дрель с уже установленным сверлом. Потом домкрат с работающей дрелью аккуратно опускают на заготовку.

Вспомогательные приспособления

Кроме активных станков, в которых для приведения в движение рабочего инструмента используют электромоторы, в домашней мастерской используют механизмы с ручным приводом. Интересные или полезные самоделки, столярные приспособления и инструмент, сделанные своими руками, помогут мастеру при изготовлении деталей, сборке узлов, ремонте различных механизмов.

https://youtube.com/watch?v=ckulUixg2w4

К сведению!

В Интернете можно найти много схем и чертежей самодельных аппаратов для обработки металла, дерева и других отделочных материалов.

Мини-пресс

Гидравлический пресс редко применяют в домашнем хозяйстве, но в гаражной мастерской ему найдётся применение. При ремонте автомобиля возникает необходимость силового воздействия для сборки/разборки узлов и механизмов. При разовой работе можно воспользоваться тисками или молотком, но эти методы малоэффективны, а качество соединения будет низким. Если часто приходится работать с плотными посадками, без мини-пресса в мастерской не обойтись.

Приспособление состоит из силовой рамы и гидроцилиндра с маслонасосом. В качестве последнего применяют гидравлический домкрат, рассчитанный на вес грузового автомобиля. Силовую раму собирают из металлических профилей. Её делают цельной, сваривая детали между собой, либо разборной, скрепляя компоненты болтовыми соединениями. В раме предусматривают подвижный стол для изменения расстояния между домкратом и опорной поверхностью, чтобы можно было работать с узлами разных размеров.

Верстак

Чем бы ни планировал мастер заниматься в гараже или подсобном помещении, без рабочего стола ему не обойтись. Его функционал будет зависеть от вида деятельности. В столярной мастерской нужен деревянный верстак, собранный из досок толщиной 40-60 мм и большой рабочей поверхностью. Для сварочных работ изготавливают металлический стол, желательно с поворотной поверхностью. Верхнюю плиту делают из листового проката.

В общем случае мастеру понадобится устойчивый верстак, на котором будут закреплены тиски, предусмотрены места под установку струбцин. Как правило, каркас стола делают из металла. Для этого используют стальные уголки с шириной полки не менее 5 см или квадратные профильные трубы размером 50 х 50 или 60 х 60 мм. Остов делают сварным, исключив резьбовые соединения, которые могут раскрутиться при вибрации. Столешницу собирают из досок толщиной 50 мм. Поверхность шлифуют и красят, если необходимо покрывают тонким листовым железом.

К сведению!

В столе целесообразно предусмотреть выдвижные ящики, в которых можно хранить ручной инструмент и всякую полезную мелочь.

Трубогиб

При работе с металлом иногда нужно придать заготовке изогнутую форму. Фасонные изделия понадобятся при изготовлении теплиц, навесов, заборов и калиток. Гнуть детали вручную невозможно – придать заготовке правильную форму не получится. Требуемый радиус изгиба получают при помощи трехвалкового механизма, основу конструкции которого составляют два опорных и один центральный ролик. Последний осуществляет давление на трубу, положение которого и определяет радиус её изгиба.

Для изготовления трубогиба понадобятся металлические пластины из толстого листа, круглый стальной прокат подшипники, ролики, нажимной механизм. Процесс изготовления:

1. Металлические пластины размещают параллельно на расстоянии 10 см друг от друга. Между собой их скрепляют резьбовыми шпильками или сваркой.
2. К пластинам крепят неподвижные подшипниковые узлы, в которые вставляют круглые оси.
3. В основании конструкции устанавливают нажимной механизм. Он может быть винтового или гидравлического действия.
4. К нажимному механизму крепят подшипники с подвижной осью. На край последней надевают вороток.
5. На осях размещают фасонные ролики.

В мастерскую своими руками можно сделать много станков и приспособлений. Дополнив рабочее место системой удаления пыли и стружки, ярким освещением мастер сохранит своё здоровье и обезопасит процесс

Неважно, какой вариант выбран для обустройства, стоит предусмотреть полочки для инструментов или ящики для оборудования. Главное, чтобы пользоваться механизмами, сделанными своими руками, было удобно, легко и безопасно

Как сделать сушилку для фруктов и овощей?

Посмотрите, какие материалы нужно для этого взять:

• листовой металл;
• квадратные трубы;
• запорный механизм;
• лист поликарбоната;
• саморезы, винты;
• 2 дверные петли.

А вот какими инструментами нужно вооружиться:

• болгаркой;
• сварочным аппаратом;
• дрелью;
• канцелярским ножом;
• рулеткой и маркером;
• ножницами по металлу;
• ножовкой.

Сначала необходимо сделать основу для сушильного шкафчика. Изготовьте раму из квадратных труб. Горизонтальные и вертикальные стойки отпиливаются так, чтобы края были ровными. А кончики на соединительных элементах должны быть скошенными.

Дверь здесь будет металлическая. Чтобы ее сделать, отрежьте от железной трубы 4 фрагмента и сварите их в прямоугольник. Затем нужно обшить эту основу металлом, используя винты с гайками и саморезы. Если есть возможность, приварите стальной лист. Чтобы сделать крепление для противней, прикрепите с обратной стороны каркаса деревянные бруски. Возьмите для этого саморезы. В данном случае, с каждой боковой стороны имеется по 4 деревянных брусках для 4-х противней.

В сушилку устанавливается абсорбер. Возьмите листы металла и покрасьте его в чёрный цвет. Используйте термостойкую краску. Когда она высохнет, положите эту заготовку на дно сушилки. Для абсорбера возьмите толстый алюминиевый или медный лист, в крайнем случае, стальной. Эти материалы хорошо проводят тепло.

Теперь нужно обшить сушилку снаружи, сделайте крышу прозрачной, из поликарбоната. Тогда сюда будут хорошо проникать солнечные лучи. Также можно использовать и стекло. Закройте вентиляционные окна москитной сеткой, чтобы сюда не залетали насекомые.

Прикрепите к дверке петли и запирающийся механизм. Прикрепите дверь на место. Смотрите, какая замечательная красивая и вместительная сушилка получилась.

Осталось сделать противни. Они должны пропускать воздух. Сначала сколотите рамы из брусков, а затем прикрепите к ним металлическую сетку.

Теперь можно нарезать фрукты и смотреть, как будет работать ваше устройство. Положите в сушилку градусник, чтобы следить за температурой. Она должна быть в пределах 50–55°С. При более низкой температуре закройте нижние отверстия, положив сюда тряпку.

В такой самодельной сушилке можно сушить не только фрукты, но и овощи, пряную зелень, рыбу, мясо, коренья.

Если данная схема устройства такого прибора показалась вам сложной, тогда вы можете сделать сушилку из металлической бочки. В ней вырезается отверстие для дверки, а внутрь вставляются стеллажи из металлической сетки.

Чтобы сюда не затекала вода и было лучше проветривание, сверху устанавливается вот такая крыша.

Вы можете модернизировать это приспособление, установив внутри вентилятор и электрический обогреватель.

Если вы хотите сделать газонокосилку своими руками, то это также возможно.

Превратите в неё старую стиральную машинку, например, вот такую.

А если у вас еще есть старая тумбочка, тогда вы сделаете из неё платформу для будущего почти самоходного устройства. Но понадобится лишь дверка от тумбочки.

В центре вала двигателя просверлите отверстия. Режущий нож сделайте из старой двуручной пилы. Необходимо отпилить от неё по размеру нужной формы, вырежьте внутри углубление.

Чтобы газонокосилку было удобно возить, возьмите колесики от всё той же старой стиральной машинки. Они станут задними колесами косилки.

А передние вы можете взять от детской прогулочной коляски.

Чтобы не натыкаться ножом на заборчики и другие препятствия при косьбе, поставьте передние колёса так, чтобы они немного выпирали за нож.

Закройте электрический двигатель кожухом, вырезанным из пластиковой ёмкости.

Прикрепите две деревянные штакетины, которые станут ручками косилки. Не забудьте зафиксировать мотор и удлинитель к нему. Теперь можно испытывать такой интересный агрегат.

Если вас интересуют и другие самоделки для дачи, тогда вам будет полезно посмотреть следующее видео.

Множество интересных идей ждёт вас в первом видео. А с крутыми самоделками из пластиковых труб вы можете познакомиться, если посмотрите второй сюжет.

Миниатюрный ручной рубанок с системой быстрого зажима лезвия + чертеж

Здравствуйте, уважаемые читатели и самоделкины! Многие из Вас занимаются столярным делом, и знают, насколько важную роль в нем играют различного рода рубанки. В данной статье, автор YouTube канала «Penser» расскажет Вам, как изготовить небольшой рубанок для обработки мелких элементов и ребер деталей.

Этот самодельный инструмент достаточно прост в изготовлении, однако потребуется наличие сверлильного станка, или стойки для дрели. Остальные операции вполне можно сделать ручным инструментом. Материалы. — Листовая фанера 25 мм — Плексиглас 10 мм — Стамеска — Винты под шестигранник — Двухсторонний скотч.

Инструменты, использованные автором. — Циркулярная пила — Ленточная пила — Болгарка, отрезной диск — Приспособление для заточки столярных инструментов — Двухсторонние водные камни — Сверлильный станок — Сверла, зенковка — Тиски, отвертка, шило, нож — Шлифовальный станок — Угольник, линейка, карандаш. Процесс изготовления. Первым делом мастер вырезает две пластины из плексигласа размерами 100Х50 мм. Он старается сохранить защитную пленку, так как во время дальнейшей обработки поверхность можно будет повредить.

Затем выпиливаются две деревянные вставки.

Мастер распечатал шаблоны, и подготовил все детали. Шаблоны можно найти, пройдя по любезно предоставленной автором ссылке.

Шаблоны прикладываются к деталям, и на них накалываются шилом метки для сверления.

При помощи двухстороннего скотча две вкладки фиксируются на одной боковой стенке, их нужно выровнять относительно нижнего края стенки. Это можно сделать при помощи ровной доски, строительного уровня, или другой ровной поверхности.

Отверстия для винтов, которые будут играть роль оси для пластины, сверлятся точно так же, как и в корпусе.

Нижняя и боковые стороны корпуса выравниваются на шлифовальном станке.

Мастер приступает к заточке лезвия. Для этого он применяет приспособление, которое он изготовил ранее. Про то, как его сделать, подробно рассказано в этой статье. Первоначальную, грубую заточку он делает на ленточном шлифовальном станке, а затем доводит лезвие на двухстороннем водном камне гритностью 1000 и 4000.

Вот так можно обработать ребра деревянного бруска. При этом стружка получается ровной и длинной.

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Дополнительная рука для электронной платы

Очень часто возникают такие ситуации, когда приходится крайне трудно без посторонней помощи. Например, когда обе руки заняты монтажом, но при этом нужно держать еще и какой-нибудь инструмент. Для решения данной проблемы можно самому сделать дополнительную «руку».

Понадобятся следующие вещи: зажимы-крокодилы, небольшая фанера, медный одножильный провод, диаметр которого варьируется от двух до трех миллиметров. Этапы изготовления:

1. От провода отрезается несколько частей, которые впоследствии сгибаются во что-то похожее на букву «Г».
2. К каждому из них припаивается по одному зажиму.
3. На фанере чертится решетка с десяти миллиметровым шагом.
4. На точках пересечения линий проделываются отверстия. Их диаметр должен быть таким, чтобы части провода плотно в них входили.
5. Зажимы помещаются в отверстия.
6. В зажимы устанавливается плата, после чего можно приступать к работе.

Сверлильный станок для домашней мастерской

Можно сделать приспособление сверлильного станка из дрели своими руками. Чертежи помогут разобраться с конструкцией. Для подобной конструкции понадобятся такие элементы:

• основание или станина;
• вращательное устройство;
• механизм для обеспечения подачи;
• стойка для крепления двери.

Установка станка в мастерской

Вот основные этапы при изготовлении самодельного сверлильного станка своими руками:

• для стоек применяется ДСП. При этом нужно выбирать толщину не менее 20 мм;
• чтобы выдержать точность станка из дрели необходимо применять направляющие. При этом можно использовать стальные полоски;
• для колодок берутся хомуты из стали.

Чтобы сделать сверлильный станок понадобится механизм подачи вращательного инструмента. Для конструкции применяются пружины и рычаг. Существуют различные приспособления для заточки сверл.

Сборка сверлильного станка своими руками: чертежи с размерами

Также для конструкции потребуется изготовление самодельных тисков для сверлильного станка. Самое простое приспособление можно собрать из дрели, без рулевой рейки. Чтобы минимизировать вибрационные процессы необходимо соорудить более массивный стол. Стойка и стол соединяются под прямым углом. При этом дрель можно прикрепить с помощью хомутов. На поверхность стола монтируются тиски.

Сложный чертеж сверлильного станка

Кронштейны и полки для шин

Комплект запасной резины является громоздким и забирает много места. Обычно ее хранят в гараже. И чтобы она не занимала много полезного пространства, их можно подвесить. Участок на высоте не нужен, поэтому на высоте фиксируются кронштейны для хранения шин.

Конструкция приспособления для гаража следующая:

• две рамки, сделанные в форме треугольника из уголков. Между ними устанавливаются перемычки. Для этой цели подходит прочный металл;
• треугольные рамки делаются под углом в 90° и монтируются на выбранном участке. Колеса устанавливаются перпендикулярно несущему элементу конструкции. Сами шины следует немного утопить между перемычками. Так они будут надежней висеть, зафиксировавшись под собственным весом. На фото видно, как это реализовать.

Совет! Размещайте полку для колес повыше к потолку. Это позволит удобно хранить их, они не будут забирать полезное пространство.

Чтобы компактно хранить колеса в гараже, некоторые используют стеллаж с четырьмя широкими полками. Он используется для колес вместе с дисками. Их удобно располагать друг над другом горизонтально. Стеллаж можно сделать угловым и установить повыше к потолку.

Для создания приспособления потребуются:

• бруски из дерева;
• деревянные доски;
• несколько листов ДСП.

О том, как сделать такие самодельные приспособления для гаража своими руками узнаете из видео.

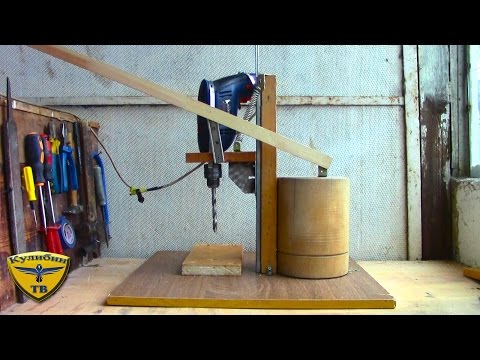

Делаем сверлильный станок для домашней мастерской

«Самоделкины» мастерят своими руками и сверлильный станок. Самодельное приспособление прекрасно справится с изготовлением различных отверстий в вашей домашней мастерской, причем качество получится на высоте, если правильно собрать оборудование.

Вариант домашнего сверлильного станка

Самый простой и распространенный вариант такого оборудования для гаража – это переоборудованная дрель. Для работы понадобятся:

• станина для основания;
• механизм вращения;
• вертикальная стойка.

Для стойки обычно используют ДСП или доски. Масса дрели небольшая, поэтому нет необходимости использовать металл. При этом станину надо делать массивной, чтобы уменьшить вибрации в процессе работы устройства.

Можно сделать корпус металлическим

Чтобы правильно соединить станину и вертикальную стойку, а также собрать все оборудование в один целый станок, обратите внимание на видео-инструкцию:

Watch this video on YouTube

Чертежи с размерами для сверлильного станка своими руками

Чтобы правильно сделать любой станок или практичное устройство для частного использования, вначале стоит сделать чертеж с размерами. Только потом приступать к подготовке материалов и сборке устройства.

Вот несколько примеров чертежей сверлильных станков из дрели своими руками:

С подробным описаниемСхематическое изображение с необходимыми размерамиДругой вариант сборкиПростая схема устройства

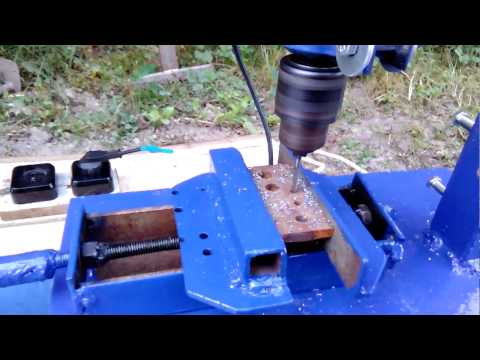

А также можно сделать самодельные тиски для сверлильного станка. Ниже приведена видео-инструкция по сборке такого приспособления:

Watch this video on YouTube

Статья по теме:

Самоделкин-самоучка всколыхнул своим видео сеть

Изобреталь-самоучка покорил сетевое сообщество мастеров своим видеороликом, в котором презентировал принципиально новую полезную модель для улучшения кпд работы мастеров и любителей поработать в гараже. Самое приятное – то, что это не требует покупки идеи. И более того, все это можно забацать самому и справится даже начинающий мастер. Все это на пользу каждому жителю городов, в которых поселились мастера, ведь с таким высоким уровнем мастерства теперь не захочется долбить стены по выходным дома или греметь какой-то ультрадецибеловой шлифовальной машиной непонятного назначения. С такой приспособой можно смело делать свою отдельную мастерскую и жить богатой жизнью российского мастерового.

Самая простая мышеловка в мире

Это название можно присвоить многим самодельным мышеловкам, изобретенными умельцами. Их объединяет одно – это гуманное обращение со зверьками, попавшими в ловушку. Устройство не убивает животное, а изолирует его. Несколько примеров, как сделать простую мышеловку:

Пластиковая воронка

Разрезают пластиковый 3 литровый баллон пополам. Отрезанную горловину переворачивают и вставляют её в нижнюю часть бутыли. На дно насыпают приманку (семечки, зерно и прочее).

Ловушку ставят вплотную предмету, по которому мышь могла бы взобраться. Грызун, провалившись в воронку, уже не может выбраться из бутыли.

Консоль

Конструкция представляет собой опрокидывающуюся площадку. Её делают из куска картона или пластика. Планку помещают на плоскости так, чтобы её половина повисала в воздухе.

На край консоли помещают приманку так, чтобы планка была на грани равновесия. Зверёк, дойдя до приманки, опрокидывает планку и падает вместе с ней в подставленное ведро.

Подвеска

На край стола кладут пустую пластиковую бутылку с приманкой на дне. К горлышку крепят шнур, проткнув пластик крючком из канцелярской скрепки. Другой конец шнура привязывают к какой-либо опоре.

Мышь, привлечённая запахом пищи, проникает в ёмкость. Бутылка опрокидывается под тяжестью грызуна и повисает на шнуре.

Переносной ящик для пива

Ящик для напитков в стеклянной таре – удобное приспособление для переноски сразу нескольких бутылок на даче или пикнике. Чтобы сделать своими руками такой ящик, понадобятся следующие инструменты и материалы:

Инструменты

• электролобзик;
• пила по дереву;
• шлифмашинка;
• дрель-шуруповёрт;
• свёрла;
• молоток;
• стамеска;
• перьевое сверло.

Материалы

• доска обрезная – 1050 х 170 х 15 мм;
• планки от фруктового ящика – 5 шт.;
• черенок ø 36 мм и длиной 350 мм;
• морилка;
• шурупы;
• гвозди.

Пошаговая инструкция сборки ящика

1. Обрезную доску распиливают на три одинаковые части (днище и две боковины), длиной по 350 мм.
2. Две доски обрезают электролобзиком так, чтобы от их середины боковины суживались и оканчивались овальной вершиной.
3. В вершинах боковин просверливают перьевым сверлом отверстия ø 36 мм.
4. Все деревянные детали зачищают шлифмашинкой с наждачным кругом. Черенок ошкуривают вручную наждаком.
5. Тонким сверлом просверливают 4 отверстия по краям днища. Снизу гнёзда отверстий зенкуют.
6. Боковины устанавливают по бокам днища. Снизу днища вкручивают шурупы. Головки шурупов «прячутся» в гнёздах отверстий.
7. К боковинам гвоздиками прибивают две планки с каждой стороны ящика. Они станут вертикальным ограждением для бутылок.
8. В трёх планках делают пропилы так, чтобы сложив их, получилась обрешётка с квадратными проёмами под стеклянную тару.
9. Обрешётку укладывают на днище между боковинами.
10. Гвоздики прибивают в тех местах, где торцы обрешётки упираются в боковины и ограждающие планки.
11. В отверстия вершин боковин продевают черенок ø 36 мм.
12. Вбивая гвозди под углом, скрепляют боковины с черенком.
13. Всю поверхность ящика обрабатывают морилкой.

Ящик готов к применению. В переносной ёмкости свободно помещаются 6 бутылок пива или другого напитка. Обрешётка и ограждения ящика не дадут бутылкам во время переноски разбиться или выпасть наружу.

Особенности создания токарного станка по дереву

Самодельный токарный станок для работы с деревянными заготовками включает в себя следующие элементы:

Усталый. Он должен быть достаточно сильным. Лучше всего это делать из металлического профиля (трубы, уголка), но можно и из деревянного бруса

Важно надежно прикрепить каркас к полу мастерской и утяжелить конструкцию внизу.
Голова или патрон. Подобно этому элементу станка можно использовать головку от дрели большей мощности.
Задняя бабка

Для обеспечения продольной подачи заготовки лучше всего использовать стандартный заводской патрон с 3-4 кулачками.
Опора или опора для резака. Он должен обеспечивать надежное крепление и возможность перемещения к заготовке, что обеспечивается винтовой штангой.
Таблица инструментов. На станине должна быть сформирована рабочая поверхность, на которой можно расположить фрезы и другие инструменты.
Привод. Для создания крутящего момента используется электродвигатель со скоростью вращения 1500 об / мин и мощностью 250-400 Вт. Можно использовать мотор от стиральной машины. В качестве трансмиссии используется ременная передача, для которой на валах устанавливаются шкивы необходимого размера.

Резцы

Даже в самодельном токарном станке лучше использовать заводские фрезы, которые обеспечат более высокое качество. Однако при желании вы можете решить эту проблему самостоятельно. Самодельные резцы по дереву могут быть изготовлены из следующих материалов:

1. Стальная арматура. Оптимальный вариант — квадратное сечение размером, близким к размеру заводского инструмента.
2. Файл. Подбирается изношенный инструмент, но без существенных дефектов.
3. Автомобильная рессора прямоугольного сечения (кв.

Подготовленные заготовки затачиваются. Полукруглая режущая кромка используется для черновых работ, а для чистовых работ требуется фреза с прямым лезвием. Кроме того, могут потребоваться профильные и проходные фрезы со специальной заточкой. Кроме того, режущая часть должна быть закалена. Для этого его нагревают, а затем погружают в моторное масло.

Источники

• https://HouseChief.ru/samodelnye-stanki-i-prisposobleniya-dlya-domashnejj-masterskojj.html
• https://remboo.ru/instrumenty/stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
• https://odstroy.ru/samodelnye-stanki-i-prisposoblenia-dla-domasnej-masterskoj-ispolzuem-certezi-i-delaem-svoimi-rukami/
• https://instanko.ru/instrumenty-i-materialy/stanki-svoimi-rukami.html
• https://sdelairukami.ru/samodelnye-stanki-dlya-domashnej-masterskoj/
• https://tpspribor.ru/oborudovanie/samodel-nye-stanki-i-prisposobleniya-dlya-domashney-masterskoy-2.html
• https://DomaVlad.ru/instrumenty/samodelnye-stanki-i-prisposobleniya-dlya-domashnej-masterskoj.html
• https://USamodelkina.ru/mehanizmy/stanki/
• https://stroycollege12.ru/samodelnye-stanki-i-prisposoblenia-dla-domasnej-masterskoj/
• https://obrabotkametalla.info/derevo/domashnyaya-masterskaya-stanki-osnastka
